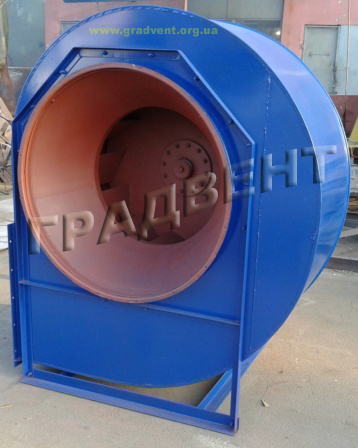

Вентилятор центробежный ВЦ 4-75 №10 (ВР 80-75-10) с электродвигателем 11,0 кВт, 750 об/мин

радиальный вентилятор ВЦ 4-75 №10, ВР 88-72

     ВЕНТИЛЯТОР ЦЕНТРОБЕЖНЫЙ ВЦ 4-75 №10 (ВР 80-75-10) с электродвигателем 11,0 кВт, 750 об/мин
Производительность, куб. м/ч:
- в номинальном режиме - 24500
- в рабочей зоне - 17000-30000
Полное давление, Па:
- в номинальном режиме - 700
- в рабочей зоне -  900-475

 Применяется с целью нагнетания воздуха в системах вентиляции и кондиционирования. Агрегат также перемещает воздух и другие не агрессивных газовоздушные смеси в сфере технологических, санитарно-технических и производственных процессах.

Узлы вентилятора ВЦ 4-75

Корпус вентилятора ВЦ 4-75 (улитка). Корпус металлический, сварной, спиральной формы. Правого или левого вращения. Имеет круглый входной и квадратный выходной патрубки с присоединительными фланцами. Может иметь разный угол поворота относительно станины.

Рабочее колесо вентилятора ВЦ 4-75. Рабочее колесо металлическое, сварное, правого или левого вращения. Насаживается непосредственно на вал электродвигателя. Имеет 12 загнутых назад лопаток.

Электродвигатель АИР, 4ВР. Электродвигатель устанавливается на станине. Общепромышленные асинхронные электродвигатели с короткозамкнутым ротором серии АИР в большинстве случаев входят в базовую комплектацию вентилятора.

Станина вентилятора. Станина металлическая, сварная. К ней крепятся все основные узлы центробежного вентилятора.

Материал корпуса и рабочего колеса
углеродистая сталь - стандартное исполнение, используется в общепромышленной вентиляции
нержавеющая сталь - коррозионностойкое исполнение, используется для организации общей и локальной вентиляции в пищевой промышленности, химической промышленности и других сферах, где повышенная агрессивность рабочей среды.
разнородные металлы - взрывозащищенное исполнение, используется для вентиляции в пылеугольных шахтах, нефтеперерабатывающих заводах и др.
алюминиевые сплавы - взрывозащищенное исполнение, используется для вентиляции в пылеугольных шахтах, нефтеперерабатывающих заводах и др.

Направление вращения и угол поворота корпуса

ВИД СО СТОРОНЫ ВСАСЫВАНИЯ
