НАЗНАЧЕНИЕ
Дымосос предназначен для отсасывания дымовых газов из топок котельных установок или агрегатов, оборудованных эффективно действующими системами золоулавливания, а также для отсасывания дымовых газов из топок газомазутных котельных агрегатов малой мощности до 1 т/пара.
ПРИМЕНЕНИЕ
Для удаления из котельного или печного агрегата в атмосферу газообразных продуктов сгорания топлива.
ПРИНЦИП РАБОТЫ
Воздух за счет передачи ему энергии рабочего колеса входит в него, отклоняется на 900 в радиальном направлении (центробежная сила) поступает в улитку спирального корпуса, перемещается по нему и через выходной фланец выходит из вентилятора.
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ
Одностороннего всасывания в исполнении 1 согласно ГОСТ 5976 - рабочее колесо закрыто корпусом и насажено непосредственно на вал электродвигателя. Дымососы изготавливают одного типа Д и одного типоразмера: Д-3,5М.
КОНСТРУКЦИЯ ДЫМОСОСА

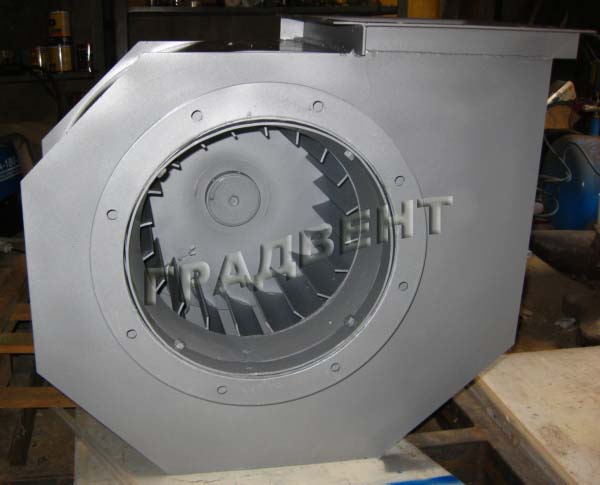

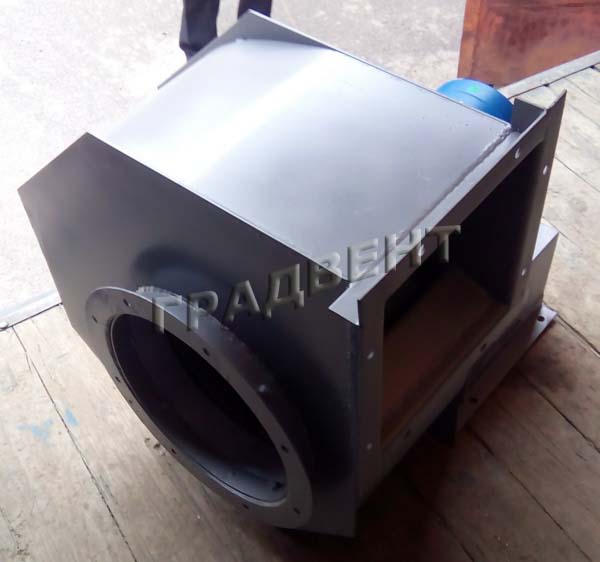

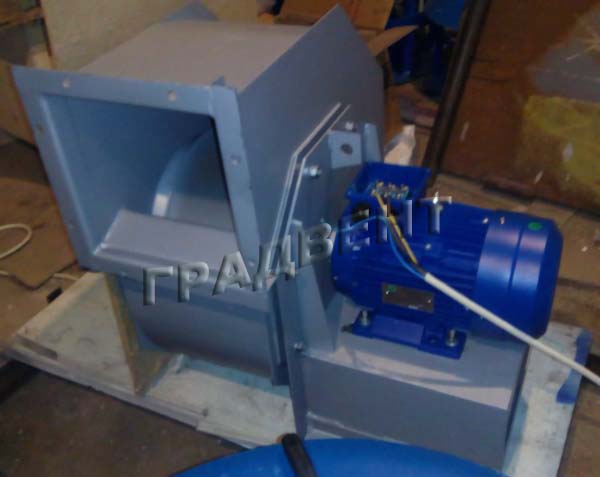

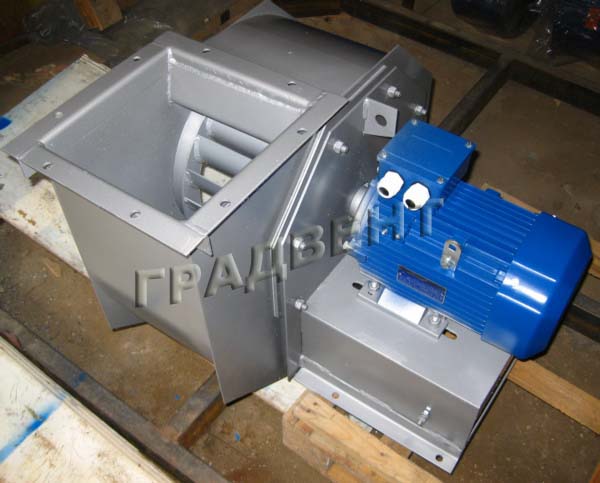

Дымосос состоит из следующих основных узлов: спирального корпуса, рабочего колеса, коллектора, станины, электродвигателя. - спиральный корпус вентилятора имеет сварную конструкцию (протечки воздуха отсутствуют) из углеродистой стали. Корпус левого или правого направления вращения выполнен поворотным, обеспечивающим выход воздуха из вентилятора по направлениям согласно ГОСТ 5976 за исключением Пр1800 и Л1800 (на задней стенке имеются приваренные по окружности болты, которые позволяют устанавливать его в любом положении относительно стойки, на которой крепится, с шагом по углу, равным шагу по болтам).
- рабочее колесо изготавливается из углеродистой стали путем сварки левого или правого вращения, диаметром 350 мм по внешним кромкам лопаток. Имеет 20 загнутых вперед лопаток. Специально выбранные угла входа и выхода цилиндрических лопаток обеспечивают безотрывное течение газов в их выходных участках. Ступица жестко соединена с задним диском. Динамически сбалансировано.
- применяются асинхронные с короткозамкнутым ротором серии АИР трехфазные электродвигатели (380В/50Гц). Степень защиты IP 54 согласно ГОСТ 14254. Двигатель устанавливается на станине.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Вид климатического исполнения – УХЛ, категория 3 согласно ГОСТ 15150. При обеспечении защиты дымососа от атмосферного влияния допускается использование вентиляторов в категории 1 и 2 согласно ГОСТ 15150. Максимальная температура дымовых газов на входе в дымососе не выше 250 С. Температура в проточной части дымососа не ниже минус 30 С. Температура окружающей среды от минус 40 С до 40 С. Среднее квадратическое значение виброскорости от внешних источников в местах установки дымососа не должны превышать 2 мм/с.
ДЫМОСОС Д-3,5М с электродвигателем 1,1 кВт, 1000 об/мин
Производительность, куб. м/ч:
- в номинальном режиме - 2900
- в рабочей зоне - 1400-4200
Полное давление, Па:
- в номинальном режиме - 340
- в рабочей зоне - 300-305
ДЫМОСОС Д-3,5М с электродвигателем 1,5 кВт, 1000 об/мин
Производительность, куб. м/ч:
- в номинальном режиме - 2900
- в рабочей зоне - 1400-4200
Полное давление, Па:
- в номинальном режиме - 340
- в рабочей зоне - 300-305
ДЫМОСОС Д-3,5М с электродвигателем 2,2 кВт, 1000 об/мин
Производительность, куб. м/ч:
- в номинальном режиме - 2900
- в рабочей зоне - 1400-4200
Полное давление, Па:
- в номинальном режиме - 340
- в рабочей зоне - 300-305
ДЫМОСОС Д-3,5М с электродвигателем 2,2 кВт, 1500 об/мин
Производительность, куб. м/ч:
- в номинальном режиме - 4350
- в рабочей зоне - 2300-5200
Полное давление, Па:
- в номинальном режиме - 790
- в рабочей зоне - 730-770
ДЫМОСОС Д-3,5М с электродвигателем 3,0 кВт, 1500 об/мин
Производительность, куб. м/ч:
- в номинальном режиме - 4350
- в рабочей зоне - 2300-6150
Полное давление, Па:
- в номинальном режиме - 790
- в рабочей зоне - 730-750
