Вентиляторы осевые ВО 06-300 общепромышленного назначения. Изготовление и поставка про всей Украине. Экспорт. Вентиляторы для сушек деревообработки

вентилятор осевой во 06-300 Вентиляторы осевые В-06-300 (ВО-12-300) общепромышленного назначения предназначены для перемещения воздуха и других газов, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха с содержанием пыли и других твердых примесей в количестве не более 0,01 г/м³, не содержащих липких веществ и волокнистых материалов.

Температура перемещаемой осевым вентилятором среды не должна превышать + 40^о С.

Вентиляторы применяются в системах воздушного отопления, приточной и вытяжной вентиляции различных технологических установок, а также для комплектации изделий машиностроения, если требования, предъявляемые к вентиляторам, соответствуют требованиям действующих стандартов.

Вентиляторы применяются для эксплуатации в макроклиматических районах с умеренным и тропическим климатом 3-й категории размещения согласно ГОСТ 15150-69. Допускается эксплуатация вентиляторов по 2-й категории размещения при условии предохранения электродвигателей от атмосферных воздействий.

Вентиляторы осевые В-06-300 (ВО-12-300) изготовляются из углеродистой стали обыкновенного качества по 2-й конструктивной схеме согласно ГОСТ 11442-90 с горизонтальной осью вращения.

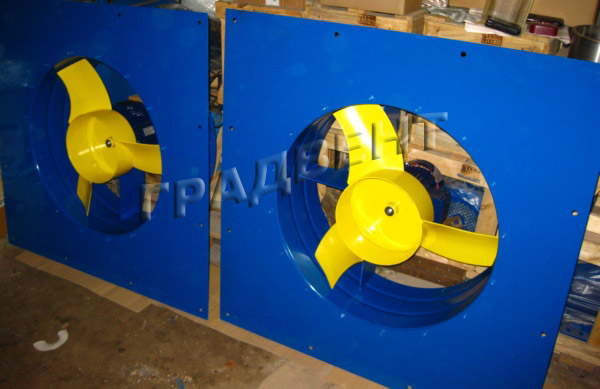

Вентиляторы состоят из следующих основных узлов: рабочего колеса, состоящего из цилиндрической втулки и трех лопаток, закрепленных с помощью сварки на этой втулке, цилиндрического корпуса и электродвигателя привода. Лопатки рабочего колеса изготовлены из листовой стали и имеют постоянный радиус изгиба по высоте.

Вентиляторы осевые В-06-300 (ВО-12-300) № 3,15; 4; 5; 6,3; 8; 10 и 12,5 согласно техническим условиям комплектуются электродвигателями серии АИР с частотой тока 50 Гц.

Вентиляторы имеют надежную конструкцию, малую потребляемую мощность, повышенный ресурс до первого капитального ремонта, просты в эксплуатации.

№ п/п	Тип вентилятора	Характеристика электродвигателя		Производительность, м³/ч		Полное давление, Па
№ п/п	Тип вентилятора	Мощность, кВт	Число оборотов, об/мин	в номинальном режиме	в рабочей зоне	в номинальном режиме	в рабочей зоне
1.	В06-300-3,15	0,12	1500	1640	1150-1900	50	63-36
2.	В06-300-3,15	0,18	1500	1640	1150-1900	50	63-36
3.	В06-300-3,15	0,25	3000	3400	2400-4000	220	250-190
4.	В06-300-3,15	0,37	3000	3400	2400-4000	220	250-190
5.	В06-300-4	0,12	1500	2700	2300-3500	72	84-49
6.	В06-300-4	0,18	1500	2700	2300-3500	72	84-49
7.	В06-300-4	0,25	1500	2700	2300-3500	72	84-49
8.	В06-300-4	0,37	1500	2700	2300-3500	72	84-49
9.	В06-300-4	0,55	1500	2700	2300-3500	72	84-49
10.	В06-300-4	0,75	3000	5500	4600-6800	297	340-195
11.	В06-300-4	1,1	3000	5500	4600-6800	297	340-195
12.	В06-300-4	1,5	3000	5500	4600-6800	297	340-195
13.	В06-300-5	0,37	1500	5600	3800-6800	114	117-80
14.	В06-300-5	0,55	1500	5600	3800-6800	114	117-80
15.	В06-300-5	0,75	1500	5600	3800-6800	114	117-80
16.	В06-300-6,3	0,37	1000	7300	5100-9000	76	95-55
17.	В06-300-6,3	0,55	1000	7300	5100-9000	76	95-55
18.	В06-300-6,3	0,75	1000	7300	5100-9000	76	95-55
19.	В06-300-6,3	1,1	1500	11300	7700-14000	181	230-120
20.	В06-300-6,3	1,5	1500	11300	7700-14000	181	230-120
21.	В06-300-6,3	2,2	1500	11300	7700-14000	181	230-120
22.	В06-300-8	0,75	1000	16400	13900-18300	104	124-81
23.	В06-300-8	1,1	1000	16400	13900-18300	104	124-81
24.	В06-300-8	1,5	1000	16400	13900-18300	104	124-81
25.	В06-300-8	2,2	1000	16400	13900-18300	104	124-81
26.	В06-300-8	3,0	1500	25300	21400-28700	247	296-193
27.	В06-300-8	4,0	1500	25300	21400-28700	247	296-193
28.	В06-300-10	2,2	1000	33100	28000-36900	173	207-136
29.	В06-300-10	3,0	1000	33100	28000-36900	173	207-136
30.	В06-300-12,5	3,0	750	49000	41400-54500	156	186-122
31.	В06-300-12,5	4,0	750	49000	41400-54500	156	186-122
32.	В06-300-12,5	5,5	750	49000	41400-54500	156	196-122
33.	В06-300-12,5	7,5	1000	55800	40000-70000	259,5	346-155

Смотреть встроенную онлайн галерею в:
https://gradvent.com/ventilyatory/ventilyatory-osevye/vo-06-300#sigProIdd2659a4472

Список материалов в категории ВО 06-300
Заголовок
Вентилятор осевой ВО 06-300-12,5 / ВО-12-300 №12,5 с электродвигателем 3,0 кВт 750 об/мин
Вентилятор осевой ВО 06-300-12,5 / ВО-12-300 №12,5 с электродвигателем 4,0 кВт 750 об/мин
Вентилятор осевой ВО 06-300-12,5 / ВО-12-300 №12,5 с двигателем 5,5 кВт 750 об/мин
Вентилятор осевой ВО 06-300-12,5 / ВО-12-300 №12,5 с электродвигателем 7,5 кВт 1000 об/мин
Вентилятор осевой ВО 06-300-12,5 / ВО-12-300 №12,5
Вентилятор осевой ВО 06-300-10 / ВО-12-300 №10 с двигателем 2,2 кВт 1000 об/мин
Вентилятор осевой ВО 06-300-10 / ВО-12-300 №10 с электродвигателем 3,0 кВт 1000 об/мин
Вентилятор осевой ВО 06-300-10 / ВО-12-300 №10
Вентилятор осевой ВО 06-300-8 / ВО-12-300 №8 с электродвигателем 0,75 кВт 1000 об/мин
Вентилятор осевой ВО 06-300-8 / ВО-12-300 №8 с электродвигателем 1,1 кВт 1000 об/мин
