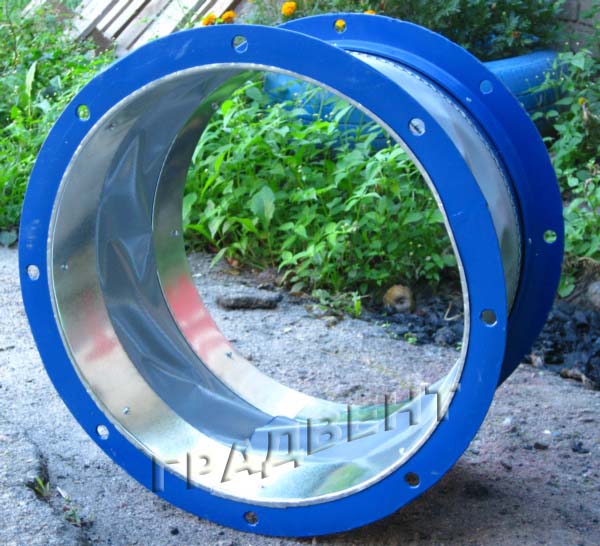

Гибкие вставки круглой формы В и прямогугольной формы Н используются в качестве линейных компенсаторов в сетях общепромышленной вентиляции для защиты от передачи вибронагрузок от вентиляторов, вентблоков, тепловых завес или отопительных установок и т.п. на воздуховоды, что помимо прочего позволяет снизить общий фоновый шум вентсистемы.
|
Обозначение
|
К вентиляторам ВЦ
|
Размер вставки, мм
|
Размер воздуховода, мм
|
|
В.00.00-00
|
ВЦ10-28 № 2,5
|
d210
|
d160
|
|
В.00.00-01
|
ВBД-5
|
d230
|
d180
|
|
В.00.00-02
|
ВЦ14-46 №2; В-Ц10-28 №3,15
|
d280
|
d200
|
|
В.00.00-03
|
ВЦ4-75,14-46,4-70 №2,5
|
d315
|
d250
|
|
В.00.00-04
|
ВВД-8
|
d350
|
d280
|
|
В.00.00-05
|
ВЦ4-75,14-46,4-70 №3,15
|
d390
|
d315
|
|
В.00.00-06
|
ВЦ10-28 № 4
|
d410
|
d250
|
|
В.00.00-07
|
ВЦП7-40 № 6,3
|
d440
|
d355
|
|
В.00.00-08
|
ВЦ4-75,14-46,4-70 №4
|
d480
|
d400
|
|
В.00.00-09
|
ВЦ4-75,14-46,4-70 №5
|
d570
|
d500
|
|
В.00.00-10
|
ВЦ6-28 № 6,3
|
d590
|
d400
|
|
В.00.00-11
|
ВЦП6-45 № 6,3
|
d640
|
d560
|
|
В.00.00-12
|
ВЦ4-75,14-46,4-70 №6,3
|
d700
|
d630
|
|
В.00.00-13
|
ВЦП6-45 № 8
|
d810
|
d710
|
|
В.00.00-14
|
ВЦ4-75,14-46,4-70 №8
|
d860
|
d800
|
|
В.00.00-15
|
ВЦ4-75,4-70 №10
|
d1080
|
d1000
|
|
В.00.00-16
|
ВЦ4-75,4-70 №12,5
|
d1300
|
d1250
|
|
В.00.00-17
|
ВЦ4-76 № 16
|
d1500
|
d1400
|
|
В.00.00-18
|
ВЦ4-70 № 16
|
d1800
|
d1600
|
|
В.00.00-19
|
ВЦ4-76 № 20
|
d1920
|
d1800
|
|
Обозначение
|
К вентиляторам ВЦ
|
Размер вставки, мм
|
Размер воздуховода, мм
|
|
Н.00.00-00
|
ВBД-5
|
140х140
|
115х115
|
|
Н.00.00-01
|
В-Ц10-28 № 2,5; 3,15
|
172х140
|
145х115
|
|
Н.00.00-02
|
ВЦ14-46 № 2
|
170х170
|
145х145
|
|
Н.00.00-03
|
ВЦ4-75,14-46,4-70 №2,5
|
200х200
|
175х175
|
|
Н.00.00-04
|
ВЦ10-28 № 4
|
204х164
|
175х135
|
|
Н.00.00-05
|
ВВД-8; ВВД-9
|
242х242
|
215х215
|
|
Н.00.00-06
|
ВЦ6-28 № 5
|
252х202
|
225х175
|
|
Н.00.00-07
|
ВЦ4-75,14-46,4-70 №3,15
|
255х255
|
228х228
|
|
Н.00.00-08
|
ВЦ4-75,14-46,4-70 №4
|
310х310
|
285х285
|
|
Н.00.00-09
|
ВЦП6-45№5
|
342х342
|
315х315
|
|
Н.00.00-10
|
ВЦ6-28 №8
|
370х292
|
345х265
|
|
Н.00.00-11
|
ВЦ4-75,14-46,4-70 №5
|
380х380
|
355х355
|
|
Н.00.00-12
|
ВЦП7-40 №6,3
|
405х405
|
378х378
|
|
Н.00.00-13
|
ВЦП6-45 №6,3
|
420х420
|
395х395
|
|
Н.00.00-14
|
ВЦ6-28 №10
|
458х360
|
430х335
|
|
Н.00.00-15
|
ВЦ4-75,14-46,4-70№6,3
|
470х470
|
445х455
|
|
Н.00.00-17
|
ВЦ4-75,14-46,4-70№8
|
600х600
|
575х575
|
|
Н.00.00-18
|
ВЦ4-76№8
|
680х600
|
655х575
|
|
Н.00.00-19
|
ВЦ4-75,4-70№10
|
750х750
|
725х725
|
|
Н.00.00-20
|
ВЦ4-76№10
|
850х750
|
825х725
|
|
Н.00.00-21
|
ВЦ4-75,4-70№12,5
|
925х925
|
900х900
|
|
Н.00.00-22
|
ВЦ4-76 ; 4-70; 4-75№16
|
1008х1176
|
980х1150
|
|
Н.00.00-23
|
ВЦ4-76 № 20
|
1672х1476
|
1645х1450
|
-
