Предлагаем широкий ассортимент из серии типа Z, которая может быть использована практически в любом воздуходвижущем оборудовании. Она имеет разброс в диаметре от 315 мм до 1261 мм. Так же как и все рабочие колеса, серия типа Z рассчитана на высокую эффективность и низкий уровень шума с устойчивостью к коррозии. Она является надежной и в то же время легкой, что в результате уменьшает изнашиваемость и нагрузку на мотор и подшипники. Серия типа Z широко используется в вентиляционной и охладительной промышленности, а также в автомобильной промышленности, где требования к среде более жесткие.
Эта серия так же подходит для оборудования, в котором необходима высокая производительность в условиях, где подача потока воздуха затруднена и когда энергопотребление не так важно. Серия типа Z предоставляет реверсивные импеллеры, спроектированные для сушильного оборудования.
Особенности конструкции
- 10 лопастей вентиляторов разной конструкции и размеров с фиксированным углом наклона.
- 11 стандартных углов наклона от 15° до 50°.
- Типы лопастей в обеих версиях вращения – по часовой или против часовой стрелки.
- 7 размеров втулок (5, 6,7,8,9, 12 и 16 лопастей, распределенных симметрично), каждая из которых доступна в диапазоне от свободной до фиксированной конфигурации .
Материалы
Части втулок стандартно производятся из отлитого под давлением сплава алюминия (EN AC-Al Si12Cu1(Fe)).
Лопасти вентилятора доступны из следующих 3-х типов материалов для соответствия разным скоростям и температурам полипропилен, полиамид и алюминий.
Диаметры и удлинители осевые
| Кол-во поз. во втулке: |
d1 | s | Максимальный диаметр для типов лопастей: | ||||||||||
| PressureMAX | 1Z | 2Z | 3Z | 4Z* | 5Z* | 6Z | 7Z | TR7Z | TR8Z | ZREV | |||
| 5 | 145 | 7 | 1065 | 541 | 670 | 650 | 769 | 1031 | 1025 | 800 | 865 | 945 | 785 |
| 6 | 178 | 7 | 1098 | 574 | 703 | 683 | 802 | 1064 | 1058 | 833 | 898 | 978 | 818 |
| 7 | 186 | 7 | 1106 | 582 | 711 | 691 | 810 | 1072 | 1066 | 841 | 906 | 986 | 826 |
| 8 | 266 | 7 | 1186 | 660-662 | 789-791 | 771 | 890 | 1152 | 1146 | 921 | 986 | 1066 | 906 |
| 9 | 200 | 7 | 1120 | 596 | 725 | 705 | 824 | 1086 | 1080 | 855 | 920 | 1000 | 840 |
| 12 | 280 | 9 | 1200 | 673-676 | 805 | 785 | 904 | 1166 | 1160 | 935 | 1000 | 1080 | 920 |
| 16 | 375 | 9 | 1295 | - | - | 880 | 999 | 1261 | 1255 | 1030 | 1095 | 1175 | 1015 |
Максимальный диаметр серповидных крыльчаток зависит от угла наклона лопасти. Свяжитесь с нами для получения конкретной информации.
* Из максимального диаметра лопастей 5Z/алюминий вычтите 16мм, к максимальному диаметру для 4Z/алюминий прибавьте 16мм.
| Передняя кромка v±4 | |||||||||||
| Угол | 15º | 20º | 25º | 27,5º | 30º | 32,5º | 35º | 37,5º | 40º | 45º | 50º |
| PressureMAX | - | - | 37 | - | 41 | 43 | 45 | 47 | 49 | 53 | 56 |
| 1Z | - | 25 | 27 | - | 30 | 31 | 32 | 33 | 34 | 35 | - |
| 2Z | - | 33 | 36 | - | 39 | 40 | 42 | 43 | 44 | 46 | - |
| 3Z | - | - | 12 | - | 14 | 15 | 17 | 18 | 19 | 22 | 24 |
| 4Z | - | 12 | 15 | - | 19 | 21 | 23 | 24 | 26 | 29 | - |
| 5Z | - | - | 18 | - | 22 | 25 | 27 | 29 | 31 | 35 | 38 |
| 6Z | - | 10 | 14 | 16 | 18 | 21 | 23 | - | - | - | - |
| 7Z | - | 18 | 22 | - | 26 | 28 | 29 | 31 | 33 | 36 | - |
| TR7Z | - | - | 29 | - | 33 | 35 | 37 | 39 | 40 | 44 | - |
| TR8Z | - | - | 41 | - | 45 | 47 | 49 | 51 | 53 | 56 | - |
| ZREV | 19 | 23 | 27 | 29 | 31 | 33 | 35 | - | 39 | - | - |
Все размеры в мм. Единицы измерения ориентировочные и могут меняться в зависимости от типа материала.
| Задняя кромка h±4 | |||||||||||
| Угол | 15º | 20º | 25º | 27,5º | 30º | 32,5º | 35º | 37,5º | 40º | 45º | 50º |
| PressureMAX | - | - | 50 | - | 54 | 56 | 57 | 59 | 61 | 63 | 65 |
| 1Z | - | 41 | 46 | - | 51 | 54 | 57 | 60 | 63 | 69 | - |
| 2Z | - | 52 | 58 | - | 64 | 68 | 72 | 76 | 80 | 88 | - |
| 3Z | - | - | 26 | - | 30 | 32 | 33 | 35 | 36 | 39 | 42 |
| 4Z | - | 30 | 35 | - | 40 | 42 | 44 | 46 | 49 | 52 | - |
| 5Z | - | - | 41 | - | 47 | 49 | 52 | 55 | 57 | 62 | 66 |
| 6Z | - | 40 | 44 | 47 | 48 | 51 | 53 | - | - | - | - |
| 7Z | - | 46 | 55 | - | 64 | 68 | 72 | 76 | 80 | 88 | - |
| TR7Z | - | - | 29 | - | 33 | 35 | 37 | 39 | 40 | 44 | - |
| TR8Z | - | - | 41 | - | 45 | 47 | 49 | 51 | 53 | 56 | - |
| ZREV | 19 | 23 | 27 | 29 | 31 | 33 | 35 | - | 39 | - | - |
Все размеры в мм. Единицы измерения ориентировочные и могут меняться в зависимости от типа материала.
Монтаж цилиндрического канала
| Поз. во втулке | Ø Отверстие | Втулка | ||||
| №. | Мин-Maкс | Maкс l * | d2 | d3 | d4 | n ** |
| 5 | 12,0 - 24,0 | 42 | 44 | 55 | 139 | 5 |
| 5 | 18,5 - 22,0 | 18 | 40 | 55 | 139 | 5 |
| 5 | 12,0 - 29,0 | 82 | 52 | 55 | 139 | 5 |
| 6, 7, 8, 9, 12, 16 | 9,5 - 15,0 | 31 | 28 | 75 | 90 | 5 |
| 6, 7, 8, 9, 12, 16 | 12,5 - 22,0 | 42 | 40 | 75 | 90 | 5 |
| 6, 7, 8, 9, 12, 16 | 22,0 - 25,0 | 52 | 45 | 75 | 90 | 5 |
| 6, 7, 8, 9, 12, 16 | 22,0 - 28,0 | 62 | 51 | 75 | 90 | 5 |
| 6, 7, 8, 9, 12, 16 | 27,0 - 40,0 | 82 | 73 | 75 | 90 | 5 |
| 6, 7, 8, 9, 12, 16 | 40,0 - 48,0 | 112 | 90 | 75 | 90 | 10 |
* Удлинители ступиц разных размеров могут быть совмещены для получения требуемой длины. Универсальные удлинители ступиц доступны по размерам от 10 мм, 20мм и 40мм, и могут быть совмещены для получения требуемой длины.
** n это количество болтов в диаметре d4
Техническая информация о 5-и лопастных втулках (PDF)
Техническая информация о литых ступицах (PDF)
Конический канал
В случае если вам требуются конические каналы, пожалуйста, свяжитесь с нами. Говоря о коническом канале, мы используем следующую терминологию:
| Канал (i.e. ř16) |  |
Конус (i.e. 1:5) |
| Длина конуса (i.e. 22мм) | l (i.e. 62мм) | |
| Цилиндрическая зенковка (i.e. Ø36) |
Монтаж фланца
| Поз. во втулке | Втулка | ||||
| №. | s | d3 | d5 | d6* | d7 |
| 5 | 7 | 10 | 74 | - | 55 |
| 6 | 7 | 15 | 112 | - | 90 |
| 7 | 7 | 15 | 116 | - | 100 |
| 8 | 7 | 15 | 196 | 176 | 75 |
| 9 | 7,2 | 15 | 127 | - | 110 |
| 12 | 8,2 | 19 | 208,2 | 185 | 170 |
| 16 | 9 | 40 | 298,6 | 280 | 240 |
* Коническая зенковка, если указано
Руководство по выбору серии Z
ВСЕ ПРОФИЛИ: |
|
| Статический поток [Пa] | 900 oб/мин |
 |
|
| Поток [m3/c] |
|

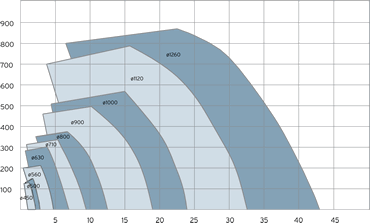

ВСЕ ПРОФИЛИ: |
|
| Статический поток [Пa] | 1400 oб/мин |
 |
|
| Поток [m3/c] |
|
