Серия типа W – это комплексная серия покрывающая диаметр от 560мм до 2141мм.

Эта серия является многофункциональной благодаря 6-и различным типам лопастей. В связи с этим предоставляется возможность выбрать нужное рабочее колесо практически для любой аэродинамической системы.

Серия типа W предлагает легкие, но при этом широкие лопасти для катушечных систем с низкоскоростными моторами и умеренным расходом энергии. Импеллеры серии типа W так же хорошо подходят для высокой производительности аэродинамических установок, таких как мобильные радиаторы и сушилки для древесины.

Особенности конструкции

• 9 типов лопастей вентиляторов разной конструкции и размеров с регулируемым углом наклона.
• Уникальная система установки угла наклона, разброс диапазона наклона от 20° до 50°, позволяет ряду рабочих колес регулировать угол наклона с разницей в 1°.
• Большинство лопастей вентилятора доступны в обеих версиях вращения – по часовой или против часовой стрелки.
• 7 размеров втулок (3,4,5,6,8,10 и 13 лопастей, распределенных симметрично), каждая из которых доступна в диапазоне от свободной до фиксированной конфигурации.
• Особые алюминиевые цоколи втулок ориентированные на высокую нагрузку обычно используется в стрессовом оборудовании при высоких температурах.

Материалы

Части втулок стандартно производятся из отлитого под давлением сплава алюминия (EN AC-Al Si12Cu1(Fe)).

Лопасти вентилятора доступны из следующих 3-х типов материалов для соответствия разным скоростям и температурам полипропилен, полиамид и алюминий.

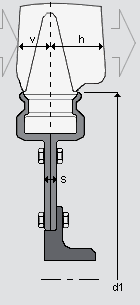

Диаметры и осевые удлинители

№.поз.во втулке:	d1	s	Максимальный диаметр для типов лопастей
			1W	2W	3W	5W	6W*	7W	8W	9W*	TR11W
3LP, 4LP, 5LP	200	8	905-911	-	-	-	1158	-	1226	-	-
5, 6	274	15,4	968-985	1240-1251	1785	1120	1232	1536	1300	1785	1250
8	380	15,4	1065-1082	1335-1355	1878-1890	1226	1338	1642	1406	1891	1356
10	470	17	1149-1165	1417-1444	1960-1981	1316	1428	1732	1496	1981	1446
13	630	25	1298-1311	1559-1592	2097-2144	1476	1588	1892	1656	2141	1606

LP = малая нагрузка на цоколи втулок. 5-и, 6-и, 8-и и 10-и лопастные втулки так же доступны в укрепленной версии для более требовательных оборудований.
Все размеры в мм. Единицы измерения ориентировочные и могут меняться в зависимости от типа материала. Максимальный диаметр серповидных крыльчаток зависит от угла наклона лопасти. Свяжитесь с нами для получения конкретной информации.
* Из максимального диаметра 9W/алюминий приведенного в таблице вычтете 185 мм, к максимальному диаметру 6W/алюминий прибавьте 18мм.

Передняя кромка v±6
Угол	15º	20º	25º	30º	35º	40º	45º	50º
1W	26	29	32	35	39	41*	44*	46*
2W	38	43	47	52*	56*	59*	63*	65*
3W	-	61	68	75	81	87	92	96
5W	-	33	39	45	51	57	62	67
6W	-	-	33	39	45	52	57	63
7W	-	25	30	36	42	47	52	57
8W	14	22	32	41	50	59	68	75
9W	-	30	37	45	52	59	66	72
TR11W	-	40	47	55	61	68	74	80

Все размеры в мм. Единицы измерения ориентировочные и могут меняться в зависимости от типа материала.
* Конец передней лопасти выходит за края более, чем передняя кромка v макс.диаметра.

Задняя кромка h±6
Угол	15º	20º	25º	30º	35º	40º	45º	50º
1W	43	50	58	65	74	85	95	105
2W	80	88	102	116	131	144	157	170
3W	-	126	148	170	192	213	232	250
5W	-	62	70	78	85	92	98	103
6W	-	-	68	78	86	95	102	109
7W	-	63	72	81	89	96	103	109
8W	49	58	66	74	81	88	94	100
9W	-	72	84	95	105	115	123	131
TR11W	-	40	47	55	61	68	74	80

Все размеры в мм. Единицы измерения ориентировочные и могут меняться в зависимости от типа материала.

Монтаж цилиндрического отверстия

Поз. во втулке	ØОтверстие	Втулка
№	Мин-Maкс	Maкс l *	d2	d3	d4	n **
3LP, 4LP, 5LP	9,5 - 15,0	31	28	75	90	5
3LP, 4LP, 5LP	12,5 - 22,0	42	40	75	90	5
3LP, 4LP, 5LP	22,0 - 25,0	52	45	75	90	5
3LP, 4LP, 5LP	22,0 - 28,0	62	51	75	90	5
3LP, 4LP, 5LP	27,0 - 40,0	82	73	75	90	5
3LP, 4LP, 5LP	40,0 - 48,0	112	90	75	90	10
5, 6, 8, 10	23 - 38	62	72	90	110	9
5, 6, 8, 10	27 - 38	82	72	90	110	9
5, 6, 8, 10	41 - 55	112	90	90	110	9
5, 6, 8, 10	60	142	90	90	110	9
5, 6, 8, 10	65	142	130	90	110	9
5, 6, 8, 10	70 - 80	142	160	120	140	9
5HP, 6HP, 8HP, 10HP	28	62	90	90	110	9
5HP, 6HP, 8HP, 10HP	38	82	90	90	110	9
5HP, 6HP, 8HP, 10HP	42 - 55	112	90	90	110	9
5HP, 6HP, 8HP, 10HP	60	142	90	90	110	9
5HP, 6HP, 8HP, 10HP	65 - 75	142	130	90	110	9
13	38 - 80	172	130	110	160	9
13	90	172	200	110	160	9

* Удлинители ступиц разных размеров могут быть совмещены для получения требуемой длинны. W-ступицы доступны длинной в 20мм и 40мм, и могут быть совмещены для получения требуемой длины.
** n это количество болтов в диаметре d4


Техническая информация о литых ступицах (PDF)

Конического отверстия (канала)

В случае если вам требуются конические каналы, пожалуйста, свяжитесь с нами. Говоря о коническом канале, мы используем следующую терминологию:

Канал (напр. Ø16)		конус (напр. 1:5)
Длина конуса (напр. 22мм)		l (напр. 62mm)
		Цилиндрическая зенковка (напр. Ø36)

Монтаж фланца

Поз. Во втулке	Втулка
№.	s	d3	d5	d6*	d7
5	17	40	140	-	140
6	17	40	140	-	140
8	15,2	40	255	255	220
10	17	40	340	345	290

* Коническая зенковка, если указано

Руководство по выбору серии типа W

ВСЕ ПРОФИЛИ:
Статический напор [Пa]	1400 об/мин
Поток [m3/c]
ВСЕ ПРОФИЛИ:
Статический напор [Пa]	900 об/мин
Поток [m3/c]
5W СЕРПОВИДНАЯ СЕРИЯ:
Статический напор [Пa]	1400 об/мин
Поток [m3/c]

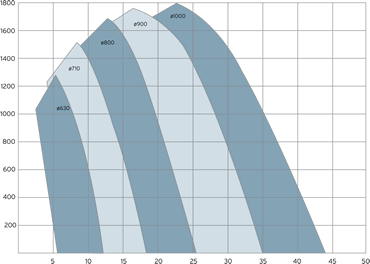

5W СЕРПОВИДНАЯ СЕРИЯ:
Статический напор [Пa]	2800 об/мин
Поток [m3/c]
